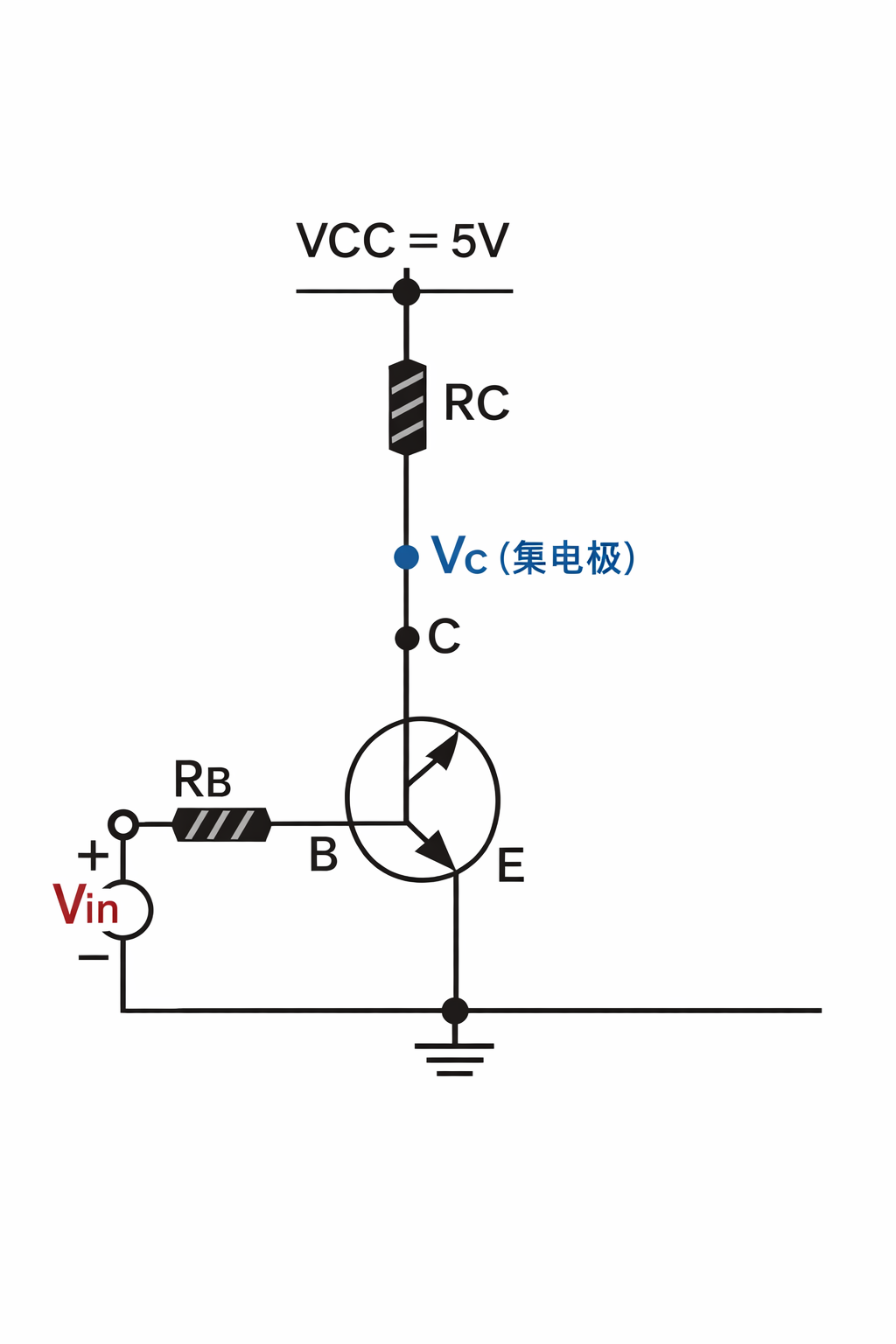

给主板上电，用万用表“直流电压档”判断三种工作状态（截止 / 放大 / 饱和）的方法：RB：基极电阻
RC：集电极电阻； Vin：输入电压； VCC：电源（如 5V / 12V）
测 3 个关键电压：Vb（基极对地）、Ve（发射极对地，一般为 0V）、Vc（集电极对地）
四、详细说明（实测判断逻辑）

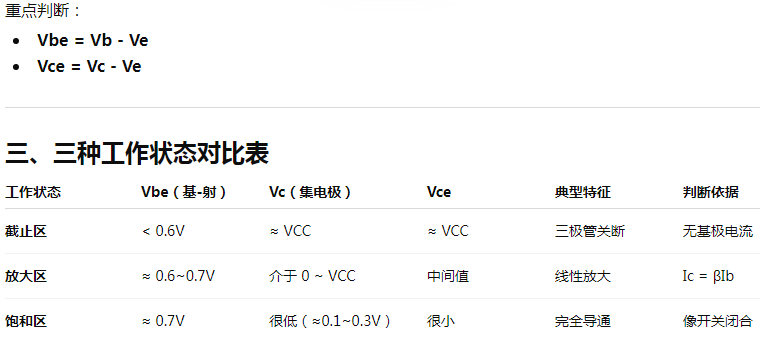

1️⃣ 截止状态（OFF）
测量结果：Vb ≈ 0V , Ve ≈ 0V, Vc ≈ VCC
特征：Vbe < 0.6V, 没有基极电流, 三极管完全不导通
👉 结论：相当于开关断开
2️⃣ 放大状态（线性区）
测量结果： Vb ≈ 0.6~0.7V, Ve ≈ 0V, Vc ≈ 1V ~ (VCC - 1V)（中间值）
特征：Vbe ≈ 0.7V（导通条件）, Vc 不在极限（既不接近0也不接近VCC），电流关系：Ic = βIb
👉 结论：用于放大信号（模拟电路）
3️⃣ 饱和状态（ON）
测量结果： Vb ≈ 0.7V， Ve ≈ 0V， Vc ≈ 0.1~0.3V
特征：Vce 很小，集电极被“拉到地”， 电流受 RC 限制，而不是 β
👉 结论：相当于开关闭合
五、快速判断口诀（实用）
👉 看 Vc 电压最简单： Vc ≈ VCC → 截止； Vc ≈ 0 → 饱和； Vc 在中间 → 放大
六、实战测量步骤
黑表笔接 GND
红表笔分别测：
基极（B）
集电极（C）
发射极（E）
计算：
Vbe
Vce
对照上表判断
七、补充经验（很重要）
硅管导通：Vbe ≈ 0.7V
如果：
Vbe 有但 Vc 仍高 → 基极电流太小
Vc 很低 → 已饱和
放大电路设计时：
一般让 Vc ≈ VCC/2（获得最大动态范围）
